Bestimmung von Sichtweite und aktuellem Wetter

Der Sensor ist optimiert für den Einsatz in Luftverkehrsanwendungen, wo Sichtweite, aktuelles und vergangenes Wetter benötigt werden. Er misst Sichtweite, Nebel, Dunst, Niesel, Regen, Schnee, Hagel und anderen nicht gefrorenen Niederschlag nach der WMO Tabelle 4680. METAR codierte Ausgaben sind ebenfalls verfügbar.

Der erweiterte Messbereich der Sichtweite bis 75 km ermöglicht die Anwendung in meteorologischen Beobachtungs- und Forschungsnetzwerken.

Der zusätzliche Empfänger für die Rückwärtslichtstreuung ermöglicht eine präzise Analyse der Niederschlagsart und -menge.

Die einzigartige Bauform stellt sicher, dass die Messung unter allen Wetterbedingungen zuverlässig, genau und unbeeinflusst von lokalen Lichtquellen ist.

Die beheizten Fenster und Hauben erlauben den Einsatz unter extremen Umgebungsbedingungen. Beide Fen­ster werden auf Verschmutzung überwacht und das Messergebnis kompensiert, um Wartungsanforder­ungen zu reduzieren.

Angebot anfordern

Wollen Sie ein Angebot für eines unserer Produkte anfordern?

Dann klicken Sie bitte hier und hinterlassen Ihre Daten. Wir werden uns schnellstmöglich bei Ihnen melden.

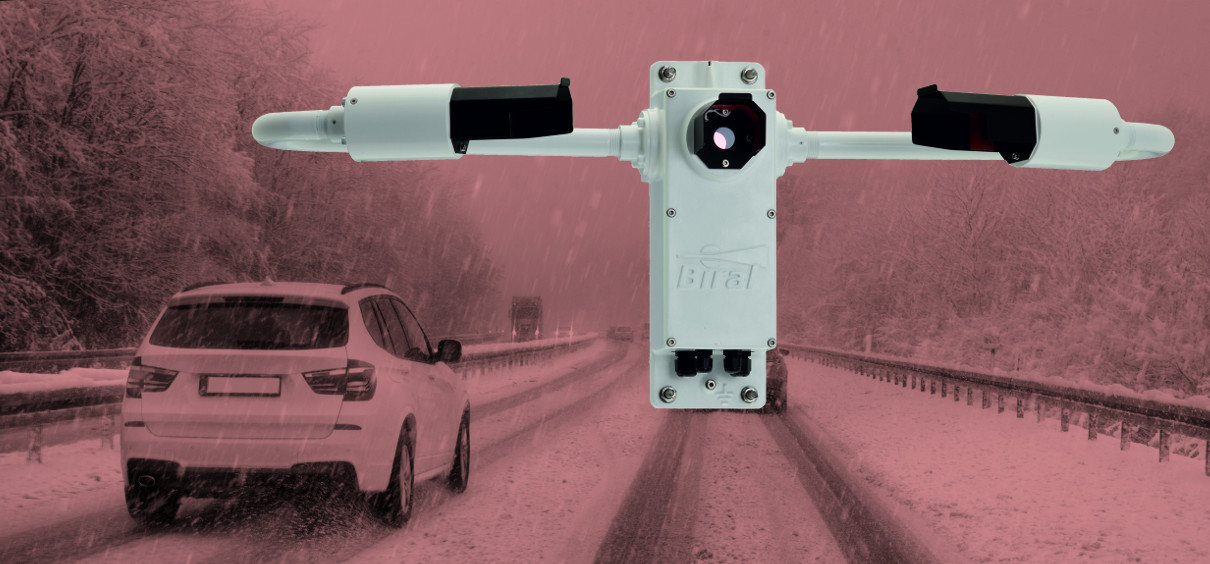

w/PWD Wettersensor

Merkmale
  • Wettersensor nach dem Prinzip der Vorwärts- und Rückwärtslichtstreuung zur Messung der Sichtweite und Ermittlung des aktuellen Wetters
  • 10 m bis 75 km Messbereich
  • Aktuelle und gemittelte Sichtweite
  • Aktuelles und vergangenes Wetter über 34 METAR Codes
  • 39 WMO 4680 Codes
  • Hauben und Fenster beheizt
  • Umfassender Selbsttest
  • Fenster auf Verschmutzung und Fremdköper (z.B. Spinnen) überwacht
  • Optionaler Umgebungslichtsensor
  • RS-232, RS-422 und RS-485 Schnittstelle
  • Automatischer oder Abfragebetrieb
System
  • Sensor zur Montage an Mast oder Wand
  • Anbindung an Steuerung über RS-485, RS-422 oder RS-232
  • openWIS Plugin
Vorteile
  • Kompakte Streulichtbauform
  • Detaillierte Klassifikation des Niederschlags
  • Keine Beeinflussung durch lokales Licht
  • Einfache Installation durch eine Person
  • Haubenheizung für Anwendungen unter extremen Bedingungen
  • Erkennung von Verschmutzungen oder Spinnennestern
  • Flexible Einbindung in Steuerungen
  • openWIS kompatibel
Technische Daten
Sichtweitenmessung und aktuelles Wetter
Messverfahren Vorwärtslichtstreuung im Winkel von 39° bis 51° und Rückwärtslichtstreuung
Messwerte Sichtweite (MOR)
Extinktionskoeffizient
Transmissionsäquivalenter Extinktionskoeffizient
Aktuelles Wetter (WMO 4680, METAR)
Niederschlagsmenge
Messbereiche 10 m .. 75 km (MOR)
0 .. 500 mm/h (Niederschlagsmenge)
Messgenauigkeit ≤ 4,5% bei 600m, ≤ 5,0% bei 1.500m, ≤ 5,1% bei 2km, ≤ 12.5% bei 15km, ≤ 20% bei 30km (MOR)
≤ 15 % (Niederschlagsmenge)
Schwelle Niederschlagserkennung Regen: 0,015 mm/h
Schnee: 0,0015 mm/hr
Sensor
Type w/PWD (BIRAL SWS-250)
Betriebsspannung 9 .. 36 VDC
Haubenheizung 24 VDC oder 24 VAC
Leistungsaufnahme 3,5 W (Sensor)
2,5 W (Fensterheizung)
36 W (Haubenheizung)
Gehäusematerial Pulverbeschichtetes Aluminium
Abmessungen 811 x 315 x 329 mm
Gewicht 3,5 kg
Schutzart IP66
Temperaturbereich -40 .. 60 °C
Ausgänge
Digitale Schnittstelle RS-232, RS-422 or RS-485
Betriebsarten Automatisch oder Abfrage
Ausgabeintervall 10 .. 300 s (Automatischer Betrieb)
WMO Codes 39 aus Tabelle 4680
METAR Codes 34 aktuelles und vergangenes Wetter
Konformitäten
Elektrotechnik 2014/30/EU EMV Richtlinie
2014/35/EU Niederspannungsrichtlinie
Verkehrssicherheit AT: RVS 12.04.14 Straßenzustandsinformationssysteme für den Winterdienst (November 2014)
DE: Technische Lieferbedingungen für Streckenstationen Ausgabe 2012 (TLS 2012)
