Rauchdetektion nach dem Streulichtverfahren

Rauchdetektion dient der zuverlässigen Brandfrüherkennung im Tunnel. Diese ist entscheidend, um die Zeit für die Selbstrettung zu maximieren.

Der Rauchdetektor wird von der Luft im Tunnel durchströmt und misst die Intensität des Lichts, das beim Einfall auf diese Luft gestreut wird. Er erkennt entstehende Brände damit bereits im Frühstadium (Kaltrauch) und reagiert deutlich schneller als ein Brandmeldekabel. Zur Auslösung eines Brandalarms können Schwellwerte eingestellt oder die Messwerte in Form des Extinktionskoeffizienten herangezogen werden.

Der Einfluss von Nebel wird durch die optionalen Heizelemente eliminiert. Die Messung wird nicht wie bei der Videodetektion durch Fremdlicht-, Reflex- und andere Einflüsse beeinflusst. Eine individuelle Parametrisierung ermöglicht die optimale objekt- und standortbezogene Alarmeinstellung:

  • Verlängert die Zeit für die Selbstrettung
  • Keine Fehlalarme
  • Reduktion des möglichen Objektschadens und deren Folgekosten

Angebot anfordern

Wollen Sie ein Angebot für eines unserer Produkte anfordern?

Dann klicken Sie bitte hier und hinterlassen Ihre Daten. Wir werden uns schnellstmöglich bei Ihnen melden.

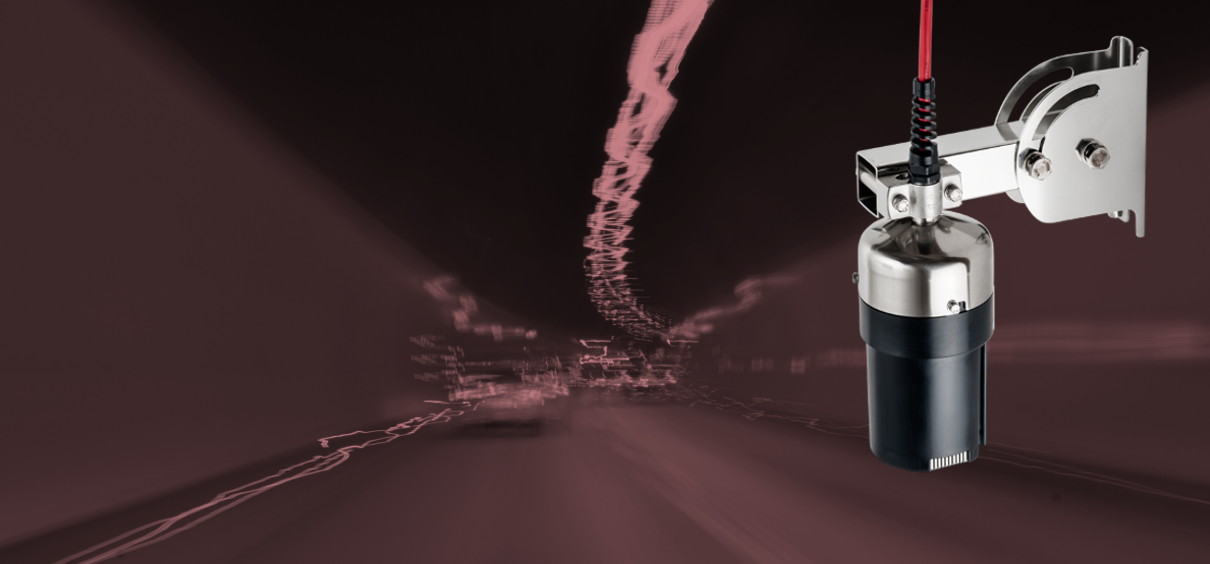

t/SMD Rauchdetektor

Merkmale
  • Einbau an der Wand, Decke, Zwischendecke oder in der Lüftungsklappe
  • Luftzuführung durch die natürliche Luftströmung im Tunnel
  • Sichttrübungsmessung nach dem Streulichtprinzip
  • Optionaler Heizer zur Nebelunterdrückung
  • Anschlussboxen zur Anbindung an die Tunnelsteuerung wahlweise über
    • 4-20 mA / 2 konfigurierbare Relais
    • RS-485 MODBUS RTU
    • Profibus DP
  • Optionales Handbedienungsgerät
  • Lieferung anschlussfertig
System
  • Sensor zur Montage direkt im Fahrraum des Tunnels (Wand, Decke, Zwischendecke, Lüftungsklappe)
  • Anschluss an Anschlussbox (4-20 mA und Relais,  MODBUS RTU oder Profibus DP)
  • Optionales Bediengerät mit Touch Display
Vorteile
  • Rasche, zuverlässige Rauchdetektion ohne Fehlalarme
  • Kompaktes Design, keine beweglichen Teile
  • Flexible Systemeinbindung
  • LED Lichtquelle, sehr geringer Stromverbrauch
  • Permanente Geräteüberwachung im Hintergrund
  • Einfache Nachkalibrierung mit Kontrollstab
  • Keine Verbrauchsmaterialien
  • Extrem niedrige Unterhaltskosten
Technische Daten
Rauchdetektion
Messverfahren 120° Streulichtmessung
Messbereich 0 .. 3 m-1
Auflösung 0,001 m-1
Reaktionszeit 5 s (bei Windgeschwindigkeit 1,5 m/s)
Sensor
Bezeichung FireGuard 2
Versorgung 24 VDC
Leistungsaufnahme 4 W
Heizung (optional) 13 W
Gehäuse Polycarbonat / Edelstahl 1.4571
Schutzart IP 66 (nur Elektronikbereich)
Abmessungen Ø 107 × 283 mm
Gewicht 0,9 kg
Anschlussbox
Bezeichnung SIPORT 2
Versorgung 85 .. 264 V / 47 .. 63 Hz
Leistungsaufnahme max. 25 W
Gehäusematerial Polyester (glasfaserverstärkt)
Schutzart IP 66
Abmessungen 220 x 120 x 95 mm
Gewicht 1,3 kg
Ausgangsmodule • Profibus DP oder
• MODBUS RTU oder
• 2 x 0/4-20 mA, 2 konfigurierbare Relaiskontakte
Bedieneinheit mit Messwertanzeige
Bezeichnung SICON-C
Versorgung 24 VDC (von SIPORT 2)
Anzeige Grafik TFT mit Touch-Bedienung
Gehäusematerial Kunststoff (ABS)
Schutzart IP 65
Abmessungen 130 × 160 × 60 mm
Gewicht 0,6 kg
Konformitäten
Elektrotechnik 2006/95/EG Niederspannungsrichtlinie (LVD)
2004/108/EG Elektromagnetische Verträglichkeit (EMV)
