Leuchtdichtemessung

Die Anforderungen an die Beleuchtung eines Tunnels werden durch die Eigenschaften des menschlichen Auges bestimmt. Die Tunnelbeleuchtung muss so geregelt werden, dass Fahrer sowohl bei Tag als auch bei Nacht sich sicher einem Tunnel nähern, ihn durchfahren und verlassen können. Besonders bei Tageslicht kann sich das menschliche Auge erst langsam an das niedrigere Beleuchtungsniveau im Tunnel gewöhnen. Die Beleuchtung der Einfahrt ist also so zu regeln, dass Fahrer Hindernisse im Tunnel rechtzeitig erkennen und anhalten können.

Die Erkennbarkeit von Fahrzeugen und Hindernissen folgt dem menschlichen Helligkeitsempfinden. Dieses hängt von den Beleuchtungsverhältnissen und den Reflexionseigenschaften der Fahrbahnoberfläche und der Tunnelwände ab. Die Leuchtdichte beschreibt, was Menschen als Helligkeit wahrnehmen und ist somit die maßgebliche Regelgröße für die Anpassung der Tunnelbeleuchtung an die Umgebungslichtverhältnisse.

Wie eine Tunnelbeleuchtung auszulegen und zu regeln ist, wird in internationalen und nationalen Richtlinien und Normen beschrieben:

  • CIE 88:2004 Guide for the lighting of road tunnels and underpasses
  • CEN Report CR 14380 Lighting applications – Tunnel lighting
  • DIN 67524 Beleuchtung von Straßentunneln und Unterführungen (DE)
  • RVS 09.02.41 Tunnelausrüstung Lichttechnik Beleuchtung (AT)

Wenn die Messung von Leuchtdichten vorgesehen ist, erfolgt diese mit Leuchtdichtekameras, die vor dem Portal und gegebenenfalls auch im Tunnel montiert werden.

Angebot anfordern

Wollen Sie ein Angebot für eines unserer Produkte anfordern?

Dann klicken Sie bitte hier und hinterlassen Ihre Daten. Wir werden uns schnellstmöglich bei Ihnen melden.

t/LUM-A Leuchtdichtekamera

Merkmale
  • Zoomoptik zur Einstellung des Messfeldes
  • Sensor mit V(λ) Filter und Siliziumelement
  • Temperatur- und langzeitstabiler Fotostromverstärker in Live-Zero-Technik
  • Beheiztes Gehäuse in Schutzart IP 65 aus Polycarbonat oder aus rostfreiem Edelstahl 1.4571
  • Elektronisch geregelte Heizung und Temperaturüberwachung
  • Befestigungsflansch zur Einstellung des erforderlichen horizontalen und vertikalen Neigungswinkels
  • Störmeldung als potenzialfreier Öffner
  • Optionaler, zweiter Messbereich zur besseren Auflösung bei niedrigen Leuchtdichten
  • Überspannungsschutz
System
  • Leuchtdichtekamera zur Messung der Leuchtdichte in der Annäherungsstrecke L20 montiert an einem Mast vor dem Tunnelportal
    oder
  • Leuchtdichtekamera zur Messung der Leuchtdichte in der Einsichtsstrecke Lfe montiert an der Tunnelwand
    oder
  • Leuchtdichtekamera zur Messung der Leuchtdichte in der Innenstrecke Lfi montiert an der Tunnelwand
  • Anschluss an Versorgungsspannung 230 oder 115 VAC
  • Messwertausgänge verbunden mit Beleuchtungsregelung bzw. Tunnelleittechnik
Vorteile
  • Speziell für die Anwendung in und vor Tunnels entwickelt
  • Frei wählbare Messbereiche
  • Baugleiche Kamera für alle Messbereiche und Montageorte
  • Keine bewegten Teile
  • Einfachste und ohne Werkzeuge realisierbare Demontage des Sensors aus dem Gehäuse
  • Beständig gegen Korrosion, UV, Öl und Säure
Technische Daten
Leuchtdichtekamera mit 1 Ausgangskanal
Bezeichnung t/LUM-A1
Messwert Leuchtdichte
Messbereich 1 Wählbar, typisch 0 .. 10.000 cd/m² oder 0 .. 6.000 cd/m²
Bildwinkel 8° .. 34°
Analogausgänge 1 x 4 – 20 mA pro Messbereich
Relaiskontakt 1 x Betrieb / Störung (NC)
Leuchtdichtekamera mit 2 Ausgangskanälen
Bezeichnung t/LUM-A2
Messwert Leuchtdichte
Messbereich 1 Wählbar, typisch 0 .. 10.000 cd/m² oder 0 .. 6.000 cd/m²
Messbereich 2 Wählbar, typisch 0 .. 1.000 cd/m² oder 0 .. 600 cd/m²
Bildwinkel 8° .. 34°
Analogausgänge 2 x 4 – 20 mA (1 pro Messbereich)
Relais 1 x Betrieb / Störung (NC)
Versorgung
Betriebsspannung 230 VAC / 50 Hz ± 10 % (115 VAC / 60 Hz ± 10 %)
Leistungsaufnahme Ca. 50 W
Gehäuse & Montage
Abmessungen 245 x 180 x 485 mm (Polycarbonat)
200 x 180 x 450 mm (Edelstahl)
(ohne Befestigungsflansch)
Schutzart IP 65
Material Polycarbonat MAKROTECH UV® oder
Edelstahl V4A 1.4571 (beide ZTV-ING Anforderungsklasse I)
Montagezubehör Verstellbare Wandkonsole
Mastkonsole mit Mastschellen
Konformitäten
Elektrotechnik 2006/95/EG Niederspannungsrichtlinie (LVD)
2004/108/EG Elektromagnetische Verträglichkeit (EMV)
IEC 61326-1:2012
IEC 61010-1:2010
Tunnelsicherheit AT: RVS 09.02.41 2009
DE: RABT 2006, DIN 67524-2
CH: ASTRA FHB BSA
Lichttechnik CIE 88:2004
CEN Report CR 14380:2003

Downloads

Produktinfo DE (PDF, 570 kB)
Produktinfo EN (PDF, 570 kB)

Teilen

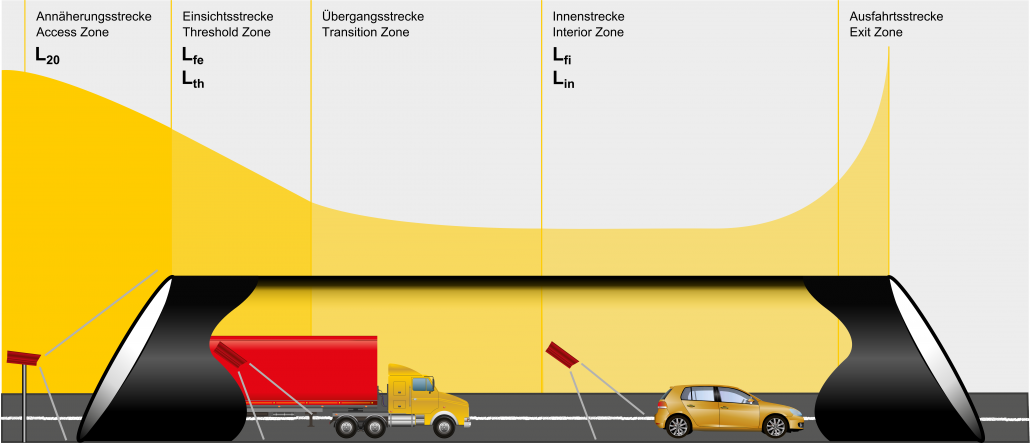

Montageorte der Leuchtdichtekameras

1
2
3
1

Leuchtdichtekamera L20

Die Leuchtdichtekamera wird möglichst im Abstand der Anhaltestrecke vor dem Portal montiert. Sie nimmt die mittlere Leuchtdichte des Gesichtsfeldes des Fahrers mit einem Bildwinkel von 20º auf. Wird die Kamera nicht im Abstand der Anhaltestrecke aufgestellt, so kann der Bildwinkel über die Zoomoptik angepasst werden.

2

Leuchtdichtekamera Lfe

Die Leuchtdichtekamera wird an der Tunnelwand montiert und auf die Fahrbahn ausgerichtet. Sie nimmt die Leuchtdichte Lfe im ersten Teil der Einsichtsstrecke auf.

3

Leuchtdichtekamera Lfi

Die Leuchtdichtekamera wird an der Tunnelwand montiert und auf die Fahrbahn ausgerichtet. Sie nimmt die Leuchtdichte Lfi in der Innenstrecke auf.
